Anclar estanques revestidos con geomembrana y niveles de agua fluctuantes requiere algo más que enterrar el borde de la lámina en una zanja. El anclaje perimetral debe resistir las cargas que se le transmiten, mientras que la lámina, el suelo de apoyo y el sistema de drenaje deben adaptarse a los cambios de presión del agua. Un anclaje más resistente, por sí solo, no evitará el levantamiento, la inestabilidad del talud ni los daños causados por el movimiento de una lámina sin apoyo.

La condición de diseño crítica puede darse cuando el estanque está casi vacío, y no cuando está lleno. El descenso del nivel elimina la presión del agua que mantiene la lámina contra el terreno de apoyo, lo que puede dejarla expuesta a la presión del agua subterránea, gases atrapados, cargas de viento y taludes saturados inestables. Por ello, un anclaje fiable comienza por definir el intervalo de niveles de agua de operación y la velocidad de descenso, y después comprobar cómo afectan esas condiciones a todo el sistema de contención.

Identifique qué fuerzas actuarán sobre la lámina y qué aspectos no puede controlar el anclaje

Los cambios en el nivel del agua no generan una única carga de anclaje constante. Una lámina expuesta puede estar sometida a succión del viento y movimientos térmicos; una lámina sumergida, a la acción de las olas y al movimiento de los materiales de protección. Los asentamientos, un apoyo insuficiente en las transiciones de los taludes y el deslizamiento del suelo de cobertura también pueden transmitir tensión hacia el perímetro.

El agua subterránea plantea otro problema. Si la carga hidráulica bajo la lámina supera el nivel del agua dentro del estanque, la presión ascendente puede levantar la membrana. Una diferencia de un metro en la carga de agua subterránea genera aproximadamente 9,8 kPa de presión antes de considerar las cargas resistentes. Aumentar la profundidad de la zanja no elimina esa presión: puede mantener restringido el perímetro mientras la lámina se abomba entre los anclajes.

Antes de seleccionar un detalle de anclaje, establezca lo siguiente:

• Los niveles máximo y mínimo de operación, las condiciones de vaciado de emergencia y las velocidades de descenso previstas.
• Los niveles estacionales del agua subterránea, la posibilidad de agua colgada y la posible generación de gases bajo la lámina.
• La geometría de los taludes, la estabilidad de la coronación, la resistencia del terreno de apoyo y la susceptibilidad al asentamiento.
• Si la lámina permanecerá expuesta o soportará suelo, áridos, hormigón u otros materiales de protección.
• El intervalo de temperaturas durante la instalación y el servicio, especialmente en la zona expuesta al descenso del nivel del agua.

El descenso rápido del nivel también requiere una comprobación de estabilidad geotécnica. El suelo saturado del terraplén puede conservar la presión intersticial después de que baje el nivel del agua del estanque, reduciendo la estabilidad del talud. El anclaje de la geomembrana no sustituye a un terraplén estable.

Seleccione el detalle perimetral en función de las condiciones del terreno

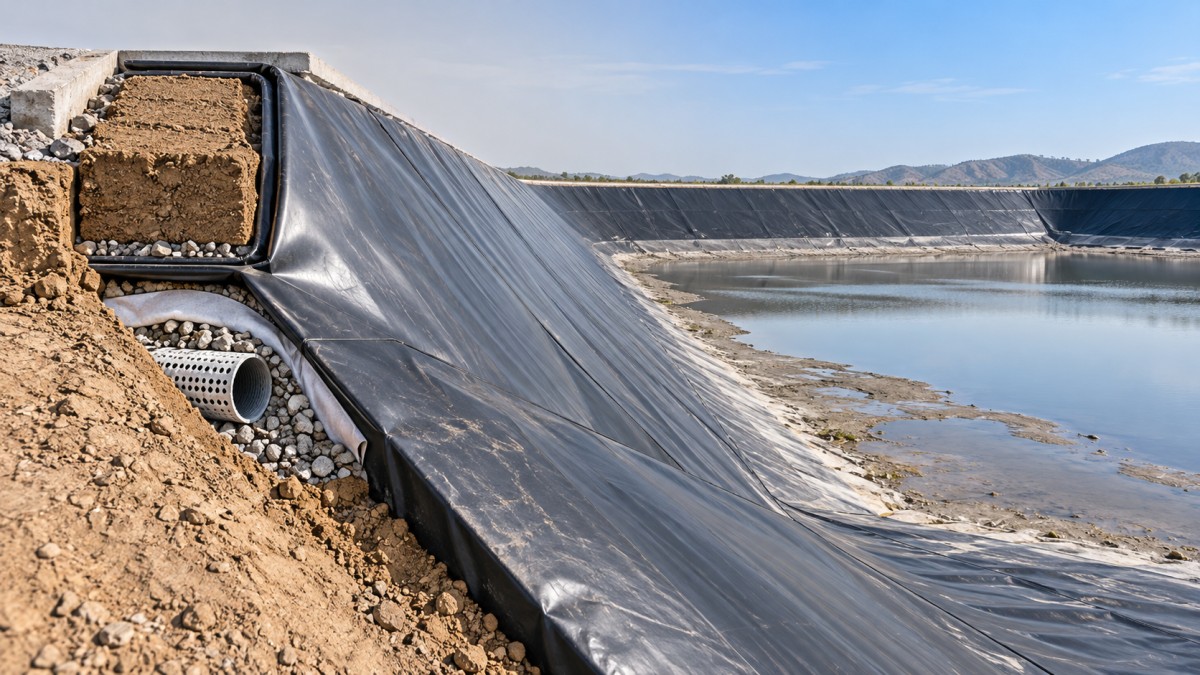

Una zanja de anclaje es una solución práctica cuando la coronación del estanque tiene anchura suficiente y el suelo es competente. La lámina pasa sobre una coronación preparada, gira hacia la zanja y se fija mediante un relleno diseñado para ese fin. La resistencia depende de la geometría de la zanja, las propiedades del suelo, la compactación, la interacción con la lámina y la dirección de la carga aplicada, no simplemente de la cantidad de material enterrado.

Por tanto, la profundidad, la anchura y la distancia de retranqueo de la zanja deben determinarse mediante cálculos específicos del proyecto. Un detalle estándar copiado de otro estanque puede no ser adecuado si la coronación es estrecha, el relleno es débil o el agua subterránea afecta al suelo de anclaje. Además, situar la zanja demasiado cerca de la ruptura del talud puede comprometer la estabilidad de la coronación y dejar una cantidad insuficiente de suelo para resistir la extracción.

La transición hacia la zanja debe tener superficies lisas y con apoyo, sin esquinas pronunciadas ni zonas puenteadas. El relleno debe ser compatible con la lámina, estar libre de residuos que puedan dañarla y colocarse con un método que alcance la compactación requerida sin perforar ni arrastrar la membrana. La nivelación de la superficie debe evitar que la escorrentía erosione la coronación o se acumule alrededor del anclaje.

Cuando la lámina termina contra un muro de hormigón, un aliviadero u otra estructura rígida, puede ser más apropiada una conexión mecánica diseñada para ese fin. Una disposición habitual utiliza una pletina continua o barra de apriete, una junta compatible y fijaciones diseñadas. La conexión debe garantizar tanto la transmisión de cargas como la estanqueidad; apretar una lámina firmemente no crea automáticamente una terminación duradera e impermeable.

La separación entre fijaciones, la capacidad del sustrato, la resistencia a la corrosión, la compatibilidad de la junta y las tensiones locales en la membrana requieren un diseño coordinado. Los pernos expuestos que atraviesan una lámina sin apoyo no son una alternativa aceptable a una conexión detallada. Las transiciones entre el anclaje en zanja y las terminaciones rígidas requieren especial atención, ya que sus distintas rigideces pueden concentrar la deformación.

Alivie la presión bajo la lámina antes de añadir elementos de sujeción

Si puede acumularse agua subterránea o gas bajo la membrana, el diseño requiere un sistema adecuado de gestión de presiones. Según las condiciones del emplazamiento, este puede incluir drenaje bajo la lámina, tuberías colectoras, pozos de bombeo, interceptación de aguas subterráneas o venteo de gases. La solución seleccionada debe mantener el apoyo bajo la lámina y proporcionar una vía de descarga fiable.

Una capa de drenaje sin una salida operativa puede almacenar agua en lugar de aliviar la presión. Por tanto, la decisión sobre el anclaje también debe tener en cuenta las cotas de las salidas, las inundaciones aguas abajo, la posibilidad de obstrucciones, la disponibilidad de bombas y el acceso para el mantenimiento. En estanques de aguas contaminadas, los líquidos recogidos también requieren una gestión adecuada; no deben considerarse automáticamente aguas subterráneas limpias.

El lastre o la cobertura protectora pueden aportar resistencia adicional, pero también introducen sus propias cargas. Los materiales de cobertura deben evaluarse en cuanto a la estabilidad de las interfaces, la protección contra perforaciones y el desplazamiento durante el descenso del nivel. No debe suponerse que se mantendrán estables en un talud solo porque la lámina situada debajo esté anclada.

Cuando el alivio de presión depende del bombeo, el plan operativo debe prever cómo responder a un fallo de la bomba. En determinadas condiciones de agua subterránea, puede ser necesario establecer un nivel mínimo del estanque o limitar la velocidad de descenso. Estos límites deben basarse en la evaluación hidráulica y de estabilidad, no en una regla operativa genérica.

Permita el movimiento sin crear bolsas sin apoyo

La lámina debe adaptarse al perfil del estanque sin quedar tensada entre la coronación y el fondo. De lo contrario, los cambios de temperatura y los asentamientos pueden generar tensión en las soldaduras, las penetraciones y las transiciones de los anclajes. Por el contrario, un exceso de holgura puede formar pliegues que interfieran con el drenaje, acumulen sedimentos o queden expuestos a daños durante el llenado.

La holgura prevista durante la instalación debe especificarse en función del polímero seleccionado, la disposición de los paneles, la temperatura de instalación y la geometría. El alargamiento a la rotura de la lámina no es una deformación admisible de trabajo: no justifica diseñarla para que se estire bajo cargas operativas repetidas.

La identificación del material es importante. Referencias como China geomembrane suppliers pond liner for wastewater treatment hpde pe geomembrane describen aplicaciones para estanques y ofrecen opciones de materiales LDPE/LLDPE en distintos espesores y anchuras. Estas opciones requieren una evaluación de ingeniería independiente; el título de un producto, por sí solo, no debe determinar el polímero especificado para la construcción. Antes de aprobar la instalación y los detalles de anclaje, confirme el tipo de resina, el espesor, el comportamiento dimensional, la compatibilidad química y la documentación de ensayo aplicable.

Cuando se utilice una cobertura protectora, puede ser necesario realizar ensayos de corte en la interfaz con la combinación real de materiales para evaluar la resistencia al deslizamiento. Una superficie texturizada o una lámina más gruesa no demuestra por sí sola que la cobertura vaya a permanecer estable tras ciclos repetidos de llenado y descenso del nivel.

Haga visible la calidad del anclaje antes de enterrarlo

La secuencia de construcción debe incluir puntos de inspección obligatorios antes de que los detalles críticos queden cubiertos por el relleno. Confirme las dimensiones y el retranqueo de la zanja, la preparación de la coronación, el apoyo de la lámina, la terminación de las soldaduras y el estado de la membrana al entrar en la zanja. Registre estos detalles con ubicaciones topográficas y fotografías adecuadas para el expediente de obra ejecutada.

También es necesario sujetar temporalmente los paneles mientras permanezcan expuestos. La protección contra el viento debe realizarse mediante un método controlado que evite objetos afilados, cargas concentradas y desplazamientos incontrolados. El relleno permanente debe seguir la secuencia y las condiciones de temperatura aprobadas; fijar el perímetro cuando la lámina está mal colocada puede mantener la tensión generada durante la instalación.

El aseguramiento de la calidad de las soldaduras debe incluir los ensayos no destructivos especificados y la toma de muestras destructivas, con repetición de los ensayos en las reparaciones. Las terminaciones mecánicas deben inspeccionarse para comprobar el estado del sustrato, la continuidad de la junta, la instalación de las fijaciones y los procedimientos de apriete especificados. Cuando sea adecuado para la configuración de la lámina, los ensayos eléctricos de localización de fugas pueden proporcionar una comprobación adicional antes de la puesta en servicio.

El llenado inicial debe realizarse de forma controlada, inspeccionando las zonas de anclaje accesibles, los taludes expuestos, las transiciones y las penetraciones. Si se observa un puenteado imprevisto, pliegues que aumentan, tensión localizada o abombamiento ascendente, se debe investigar en lugar de suponer que el defecto se resolverá añadiendo más agua.

Controle el descenso del nivel como parte del sistema de anclaje

La especificación operativa debe indicar cualquier nivel mínimo de agua, restricción de descenso, requisito de inspección del drenaje y respuesta a las alarmas definidos por el diseño. Sin estos límites, incluso un anclaje construido correctamente puede quedar expuesto a condiciones para las que nunca fue concebido.

Después de un descenso significativo del nivel, inspeccione la lámina expuesta y la coronación para detectar erosión, desplazamiento del relleno, extracción del anclaje, movimiento de las terminaciones y zonas sin apoyo. Un abombamiento indica que debe investigarse la presión bajo la lámina; la tensión cerca de una estructura apunta a un problema de movimiento o apoyo. Ninguno de estos problemas debe abordarse automáticamente añadiendo más elementos de sujeción.

La prueba de diseño fundamental consiste en comprobar si el estanque permanece apoyado, drenado y estable en todo su intervalo de operación. El anclaje perimetral proporciona entonces una trayectoria de carga definida, en vez de intentar que la lámina soporte cargas que deberían controlarse mediante el terreno, el sistema de drenaje o los procedimientos operativos.
