Cómo establecer la distancia entre un aireador de impulsor y un revestimiento de geomembrana

Establecer la distancia adecuada entre un aireador de impulsor y un revestimiento de geomembrana protege la infraestructura del estanque y favorece una circulación eficaz del agua. Una separación insuficiente puede exponer el revestimiento a daños por contacto, mientras que una ubicación mal planificada puede afectar al rendimiento de la aireación y dificultar el mantenimiento. La distancia adecuada depende del diseño del equipo, la profundidad de operación del agua, los sistemas de anclaje y las condiciones de instalación del revestimiento; no existe una distancia universal.

La pregunta práctica no es simplemente: «¿A qué altura sobre el fondo debe estar el impulsor?», sino: «¿Cuál es la separación mínima que mantendrá esta instalación en las condiciones de operación permitidas?». Esta distinción es importante cuando baja el nivel del agua, el equipo flotante se inclina o las arrugas del revestimiento sobresalen del fondo del estanque medido topográficamente.

Defina la distancia a partir de la envolvente real del equipo

Mida la distancia desde el componente más bajo que podría acercarse al revestimiento, no automáticamente desde el eje del rotor ni desde la posición nominal del impulsor. Según el conjunto, ese componente podría ser la punta de una pala, una protección, la carcasa de admisión, el bastidor de soporte o un cable colgante. Las piezas giratorias requieren especial atención, pero los componentes fijos también pueden rozar la membrana cuando el equipo se mueve.

Utilice la superficie instalada del revestimiento como referencia inferior. Un plano de diseño que indique la profundidad del estanque hasta la subrasante preparada no establece la distancia respecto de la geomembrana terminada. Las arrugas, los parches de reparación, las transiciones de pendiente y los asentamientos localizados pueden modificar el punto más cercano.

Para una unidad flotante, una relación preliminar útil es: separación vertical disponible = profundidad local del agua menos la proyección más baja del equipo por debajo de la línea de flotación. Ambos valores deben corresponder al mismo lugar y a las mismas condiciones de operación. A continuación, tenga en cuenta el movimiento descendente, la inclinación, las salientes del revestimiento y la incertidumbre de medición, sin contabilizar dos veces los márgenes. Se trata de una comprobación geométrica, no de un sustituto de la aprobación del fabricante ni de la evaluación hidráulica.

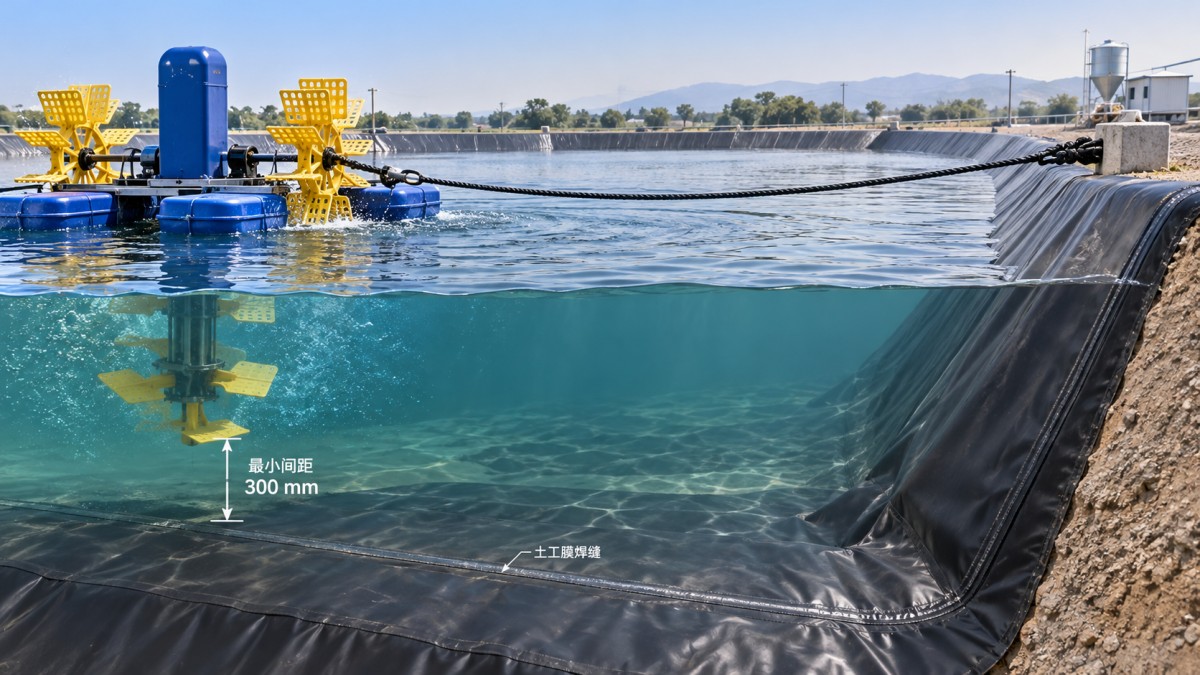

Un plano de sección debe mostrar la línea de flotación mínima de operación, el calado del equipo, el margen de movimiento, la saliente local más alta del revestimiento y la pendiente más cercana. La distancia vertical por sí sola no protegerá una unidad que pueda desplazarse lateralmente hacia un talud revestido.

Obtenga los límites específicos del modelo antes de definir la disposición

El término «aireador de impulsor» engloba distintas configuraciones. Un aireador de superficie y un conjunto de impulsor sumergido pueden tener requisitos de inmersión, patrones de descarga y características de movimiento muy diferentes. La potencia del motor por sí sola no permite determinar una altura de instalación segura.

Solicite al proveedor del equipo que confirme los siguientes puntos para el modelo y la configuración exactos:

• Inmersión o calado requeridos, incluida cualquier dependencia de la carga del flotador.
• Profundidad mínima de operación del agua y separación especificada respecto del fondo o de las paredes laterales.
• Inclinación permitida, sistema de amarre y movimiento previsto durante la operación.
• Dirección de descarga y restricciones para estanques revestidos o con obstáculos cercanos.
• Requisitos de parada por nivel bajo de agua y acceso necesario para el mantenimiento.

Si el manual no especifica una distancia para geomembranas, solicite una revisión técnica documentada. La falta de indicaciones no confirma que cualquier separación visible sea aceptable. El diseñador o instalador del revestimiento también debe revisar la propuesta, especialmente cuando el flujo concentrado pasa sobre arrugas, zonas sin apoyo o secciones reparadas.

Compruebe el nivel mínimo del agua, no el nivel de puesta en marcha

Un aireador flotante desciende junto con la superficie del agua. Una instalación que parece tener una separación holgada con el estanque lleno puede dejar de ser adecuada durante el vaciado, la cosecha, la renovación del agua o una pérdida imprevista de agua. Determine el nivel mínimo de operación permitido antes de aprobar la posición del equipo.

En los equipos fijos, la bajada del nivel del agua puede afectar, en cambio, a los requisitos de inmersión o refrigeración. Por tanto, elevar el conjunto para aumentar la distancia al fondo puede introducir otro problema operativo. Es necesario comprobar conjuntamente la separación respecto del fondo y los requisitos de inmersión.

Cuando el rango de operación aceptable sea estrecho, puede ser adecuado instalar una alarma de nivel bajo o un enclavamiento de parada, sujeto a las instrucciones del equipo y al diseño eléctrico. Defina su umbral a partir de la geometría de instalación aprobada y de los límites operativos. Una marca de nivel de agua resulta útil para la inspección, pero no debe confundirse con una protección automática.

Considere también la acumulación de sedimentos. Los depósitos pueden obstruir el equipo antes de que llegue al revestimiento, y los residuos duros atrapados entre un componente móvil y la membrana pueden provocar abrasión. La planificación del mantenimiento debe contemplar tanto la pérdida de distancia como la retirada de residuos.

Controle el movimiento y el flujo sin crear nuevos riesgos para el revestimiento

El diseño del amarre forma parte del control de la distancia. El viento, el par de arranque y los cambios del nivel del agua pueden alterar la posición o la orientación. Las líneas deben mantener la unidad sujeta en todo el rango de niveles previsto, sin inclinarla hasta una posición insegura. Las cadenas, los cables sueltos y los herrajes de anclaje no deben arrastrarse sobre la geomembrana.

No coloque bloques de hormigón improvisados ni soportes con bordes afilados directamente sobre el revestimiento. Si es imprescindible apoyar el equipo en el fondo, se requiere un detalle específico para el proyecto que defina la superficie de apoyo, las capas protectoras, la estabilidad y el método de instalación. Una lámina suelta de sacrificio no es automáticamente una solución segura: puede desplazarse, atrapar residuos o crear bordes donde algo se enganche.

La separación mecánica tampoco resuelve todos los riesgos hidráulicos. Una descarga concentrada puede hacer que las zonas sueltas del revestimiento aleteen o se flexionen repetidamente. La posibilidad de que esto ocurra depende de la dirección y la velocidad del flujo, de la sujeción del revestimiento y del soporte subyacente. Redirigir o reubicar el aireador puede ser más eficaz que limitarse a aumentar su altura, siempre que la disposición revisada siga cumpliendo los requisitos de circulación.

Resuelva los defectos del revestimiento antes de la puesta en marcha

Siempre que sea posible, inspeccione la zona de operación prevista antes del llenado. Registre las arrugas salientes, los herrajes expuestos, las costuras dudosas, los parches y las zonas sin apoyo. Mantenga bajo control las rutas de instalación del equipo: arrastrar un aireador hasta su posición puede dañar el revestimiento antes de comenzar la operación.

Cuando el procedimiento de reparación aprobado requiera soldadura por extrusión, equipos como la pistola de soldadura por extrusión de doble calentamiento serie BGT-610 pueden facilitar la preparación de la reparación. Sus controles independientes de calentamiento por aire caliente y por extrusión permiten ajustar por separado el precalentamiento del sustrato y la temperatura del material extruido. La alimentación indicada de 230 V y el rango de varillas de soldadura de 3.0–5.0 mm son comprobaciones prácticas de compatibilidad para la planificación en obra, no una garantía de que una reparación concreta sea aceptable.

Confirme la resina de la geomembrana, la varilla de soldadura compatible, el procedimiento aprobado, la cualificación del operario y los requisitos de inspección. Los rangos de temperatura del equipo indican sus capacidades, no los ajustes de soldadura recomendados. La reparación terminada aún debe aceptarse de acuerdo con el plan de calidad del proyecto y no justifica reducir la distancia del aireador.

Documente la distancia como una condición de operación

Antes de la puesta en marcha, verifique la posición instalada, la profundidad del agua, la geometría del amarre, el tendido de cables y las características más cercanas del revestimiento. Durante la puesta en marcha controlada, observe el desplazamiento, la inclinación, la vibración y la circulación desde un lugar seguro. Mantenga al personal alejado del equipo en movimiento y desconecte la alimentación antes de realizar inspecciones físicas o ajustes. La turbulencia superficial por sí sola no demuestra que haya una circulación adecuada en todo el estanque.

El registro de entrega debe indicar la posición aprobada, el nivel mínimo de operación del agua, las condiciones de parada, las responsabilidades de inspección y los cambios que requieren una nueva evaluación. Los cambios de ubicación, los flotadores de repuesto, las modificaciones del amarre o las reparaciones importantes del revestimiento pueden invalidar la comprobación original de la distancia.
