Para proteger el cable de un aireador de impulsor contra la abrasión, tiéndalo lejos de las piezas móviles y los bordes ásperos, sujételo con abrazaderas anchas y acolchadas, y proteja los puntos de contacto inevitables con una funda adecuada o una guía lisa. Deje una holgura controlada en los tramos donde el equipo se mueve. Un cable tensado entre la orilla y el aireador puede transmitir el movimiento directamente a la entrada del motor, mientras que un bucle demasiado grande y suelto puede desplazarse hasta el impulsor o rozar el revestimiento del estanque.
La disposición debe adaptarse a la instalación. Una unidad fija necesita protección contra las vibraciones y los bordes afilados del bastidor; una unidad flotante también necesita espacio para moverse dentro de los límites de su amarre y para adaptarse a los cambios del nivel del agua. En un estanque revestido con geomembrana, los soportes del cable deben proteger tanto el cable eléctrico como la impermeabilización que hay debajo.
Localice los puntos de contacto antes de añadir sujeciones
Detenga el aireador, desconecte su alimentación eléctrica y evite que pueda volver a arrancar accidentalmente antes de manipular el cable o acercarse al equipo. Cuando sea necesario, solicite a una persona cualificada que verifique el aislamiento seguro. Si el cable tiene conductores expuestos, cortes profundos, grietas o daños cerca de la entrada del motor, mantenga la unidad fuera de servicio hasta que el cable haya sido evaluado y reparado o sustituido de forma adecuada. Una funda protectora no puede restaurar el aislamiento eléctrico dañado.
Siga el cable desde la conexión de alimentación hasta el motor. Busque zonas pulidas, secciones aplastadas, cortes y lugares donde se haya acumulado suciedad alrededor de un punto de contacto. Examine también la parte inferior del cable: el desgaste contra un bastidor o el borde del estanque puede quedar oculto a simple vista.
Preste especial atención a cuatro zonas:
- La entrada del cable al motor: la tensión o las flexiones repetidas en este punto pueden someter el prensaestopas a esfuerzo y comprometer su estanqueidad.
- Los cruces del bastidor: un soporte aparentemente liso puede tener una soldadura, una rebaba o un borde estrecho debajo del cable.
- La transición hacia la orilla: los cambios de dirección pueden concentrar la presión contra el hormigón, la piedra o un borde expuesto del revestimiento.
- La holgura cerca del agua: un cable sin soporte puede desplazarse hacia las piezas giratorias, engancharse en los elementos de amarre o arrastrarse por el fondo del estanque.
Tenga en cuenta todo el recorrido de movimiento permitido del equipo, no solo su posición en un día tranquilo. Con la alimentación aislada, evalúe el recorrido del cable hasta los límites permitidos por los amarres y los niveles de agua previstos. Si el cable se tensa antes de que el amarre limite el movimiento del aireador, hay que ajustar el tendido. El cable eléctrico nunca debe utilizarse como cabo de amarre ni como cuerda de elevación.
Sujete el cable sin aplastarlo
Siempre que sea posible, empiece alejando el recorrido del cable de la fuente de abrasión. Una funda colocada sobre un cable que roza repetidamente contra un borde afilado sigue siendo un elemento de desgaste. Eliminar el contacto, utilizar un recorrido más liso aprobado o instalar una guía redondeada reduce la carga sobre el material protector.
En un bastidor fijo, utilice abrazaderas para cables o soportes acolchados dimensionados para el diámetro exterior del cable y adecuados para las condiciones de exposición. El soporte debe distribuir la presión sobre una superficie amplia y sujetar el cable sin aplastar visiblemente su cubierta. Compruebe que los materiales del acolchado sean compatibles con la cubierta y que los elementos de fijación expuestos no tengan bordes afilados.
Las bridas para cables pueden ayudar a ordenar el tendido, pero las bridas estrechas apretadas con fuerza pueden concentrar la presión. Cuando sea adecuado utilizar bridas, elija modelos aptos para la exposición al sol y la humedad, utilice una superficie de apoyo lisa y evite apretarlas hasta que dejen una marca en la cubierta. Mantenga los extremos cortados alejados del cable y de las zonas que manipulan los operarios. No las coloque sobre conectores, prensaestopas ni tramos dañados.
Coloque los soportes de modo que eviten que el cable cuelgue sobre zonas peligrosas y controlen su movimiento en los cambios de dirección. Siga los requisitos de los fabricantes del equipo y del cable en cuanto a la separación entre soportes y el radio de curvatura; no existe una separación única adecuada para todos los cables y aireadores. Mantenga curvas amplias, especialmente junto a un prensaestopas o conector. Una curva corta y cerrada al final de un soporte rígido puede convertirse en el nuevo punto de fallo.
En una instalación flotante, forme un bucle liso y controlado en una zona despejada donde pueda flexionarse cuando se mueva el aireador. Compruebe que permita el movimiento previsto sin llegar al impulsor, al eje ni a otras piezas giratorias. Sujete de manera independiente el tramo hacia la orilla para que su peso no tire de la entrada del motor. Cuando sea necesario, utilice un sistema de alivio de tensión aprobado por el fabricante.

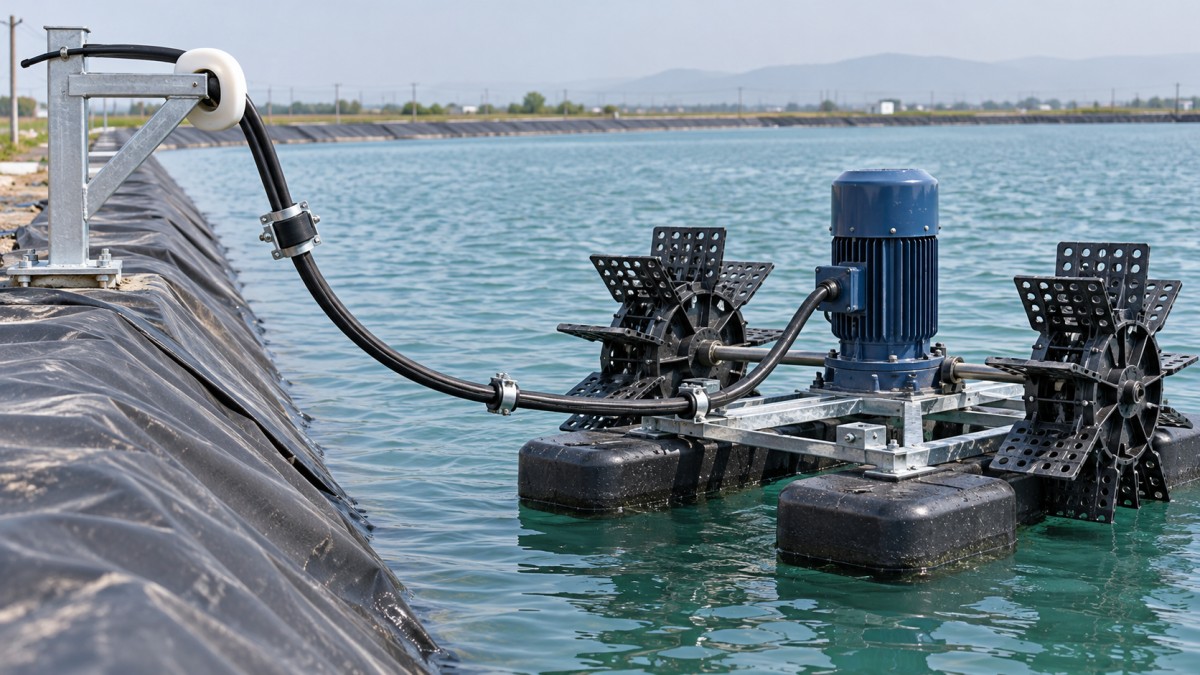

La comprobación visual útil abarca todo el recorrido: el cable sujeto al bastidor, las curvas amplias, la protección en el cruce de la orilla y un bucle de movimiento fuera de la zona de funcionamiento. Revisar solo la abrazadera más cercana puede hacer que pase inadvertido un problema de tensión más adelante en el recorrido.
Elija la protección según el punto de contacto y las condiciones de exposición
La protección contra la abrasión debe adaptarse al tipo de desgaste. Un cruce fijo por la orilla puede requerir un conducto o una guía lisa. Un tramo que se flexiona con el aireador puede necesitar una funda flexible diseñada para movimientos repetidos. Evite prolongar una protección rígida hasta un tramo móvil, donde su extremo concentraría la flexión.
Elija fundas y guías adecuadas para las condiciones reales: exposición al sol, contacto con el agua, tratamientos del estanque, temperatura y movimiento. Todo cable que vaya a sumergirse debe estar homologado para ese uso. Añadir una funda o un conducto no hace que un cable eléctrico inadecuado sea apto para la inmersión.
Compruebe la superficie interior de la protección y sus extremos. Los cortes ásperos del conducto, los refuerzos expuestos y los bordes duros de la funda pueden desgastar la cubierta que deberían proteger. Utilice accesorios lisos o protecciones de borde adecuados y fije la funda para que no se desplace y deje expuesto el punto de contacto original. Evite que sus puntos de sujeción se conviertan en nuevos puntos de presión.
Envolver con cinta común un punto de rozamiento apenas permite controlar el movimiento subyacente. Además, puede ocultar el deterioro durante las inspecciones. Las cubiertas protectoras deben permitir el acceso periódico a la cubierta del cable, especialmente en lugares donde pueda entrar arenilla. Una funda con arena en su interior puede seguir desgastando el cable por dentro aunque su superficie exterior parezca intacta.
En tramos largos encerrados, solicite que se compruebe si la instalación del cable afecta a la disipación del calor y a la carga eléctrica. Mantenga las conexiones accesibles para inspeccionarlas y utilice conexiones homologadas para el lugar de instalación. No coloque enchufes comunes, empalmes improvisados ni uniones encintadas en un tramo húmedo del recorrido.
Mantenga los elementos de fijación del cable alejados del revestimiento del estanque
En un estanque revestido, hay que proteger por separado el cable y el revestimiento. Un cable enfundado todavía puede rozar la geomembrana, y una abrazadera metálica que no dañe el cable puede dañar el revestimiento. Evite arrastrar los cables por el fondo, apoyar elementos de fijación expuestos sobre la membrana o clavar estacas a través de ella para crear puntos de fijación convenientes.
Siempre que sea posible, apoye la transición hacia la orilla en una estructura adecuada situada fuera del revestimiento. Si un soporte debe apoyarse sobre la zona revestida, utilice una solución compatible con el revestimiento que distribuya la carga, junto con una capa protectora especificada para la instalación. Retire las piedras y la arenilla atrapadas antes de colocarla. No dé por sentado que un pequeño trozo de material blando debajo de un soporte pesado ofrece protección suficiente.
En estanques que utilicen una geomembrana impermeable para estanques de peces, comoGeomembrana impermeable de HDPE negra para estanques y estanques piscícolas, elija los detalles del soporte teniendo en cuenta el material, el grosor y la superficie de apoyo concretos de la membrana. La impermeabilidad y la resistencia a la tracción no garantizan que resista el roce repetido de los cables ni las cargas concentradas de los elementos de fijación. Cualquier perforación necesaria requiere un detalle de sellado diseñado específicamente, no un orificio improvisado.
Después de la instalación, observe el aireador desde una posición segura durante el arranque y el funcionamiento normal. Compruebe si hay vibraciones, movimiento del cable dentro de las abrazaderas, tensión en la entrada del motor y contactos en la orilla. Vuelva a aislar la alimentación antes de realizar ajustes.
Inspeccione el recorrido después de cambiar de posición el aireador, modificar los amarres, producirse cambios importantes en el nivel del agua o haber tormentas, e inclúyalo en las revisiones rutinarias del equipo. Abra las fundas desmontables cuando sea necesario para inspeccionar las zonas de contacto ocultas. Si el desgaste reaparece en el mismo lugar, modifique el recorrido o la disposición de los soportes antes de añadir más recubrimiento. Los daños recurrentes indican que el movimiento, la presión o la arenilla atrapada siguen sin resolverse.
